EDUCON Jedocestný usměrňovač

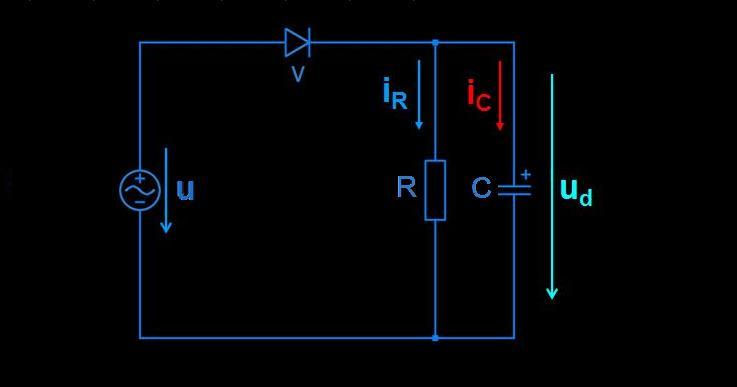

Parametry
obvodu

Um = 10V
R = 10Ω
C = 6mF
f = 50Hz

V okamžiku kdy kladné napětí zdroje je větší než napětí na kondenzátoru, je dioda V polarizována propustně, otevře se a kondenzátor se začne nabíjet. V okamžiku kdy kladná půlvlna dosáhne maxima a začne klesat, je napětí kondenzátoru vyšší než okamžitá hodnota u a obvodem by začal protékat proud i_d opačným směrem, pro diodu závěrným. Tím se dioda V vypne. Při kapacitní zátěži se zvyšuje namáhání diod.

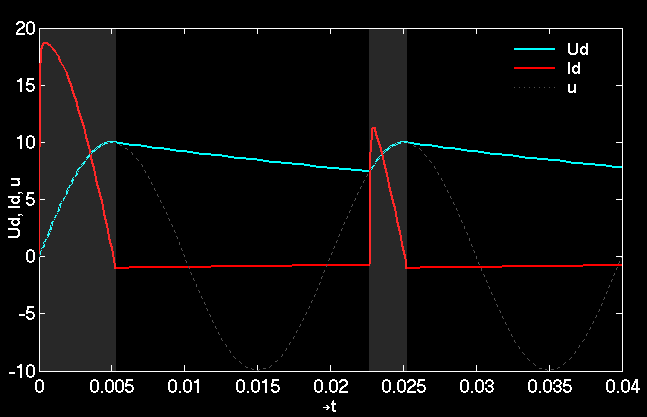

Při zapnutí zdroje není kondenzátor nabitý, tudíž napětí u_d vzrůstá od nuly. Protože kondenzátor nedovolí skokovou změnu napětí, ale dovolí skokovou změnu proudu, dojde k velké proudové špičce, na kterou musí být součástky dimenzovány. Ve druhé periodě není proudová špička již tak velká, protože se jedná o ustálený stav a zátěž je napájena ze zdroje po kratší dobu.
