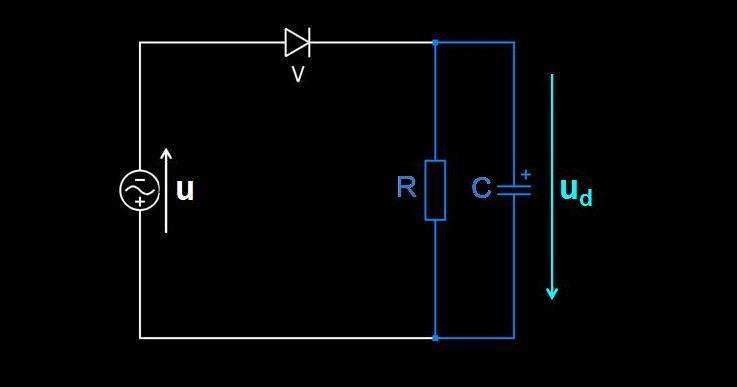

Silový obvod
Um = 10V
R = 10Ω
C = 6mF
f = 50Hz

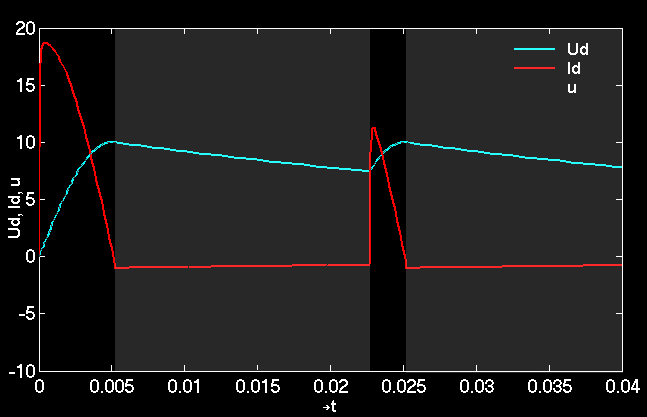

V okamžiku kdy kladné napětí zdroje je větší než napětí na kondenzátoru, je dioda V polarizována propustně,
otevře se a kondenzátor se začne nabíjet. V okamžiku kdy kladná půlvlna dosáhne maxima a začne klesat, je
napětí kondenzátoru vyšší než okamžitá hodnota u a obvodem by začal protékat proud id opačným směrem,
pro diodu závěrným. Tím se dioda V vypne. Při kapacitní zátěži se zvyšuje namáhání diod.
Ve druhém stavu je napětí na kondenzátoru vyšší než napětí zdroje, tudíž napájí zátěž, přes kterou se
současně vybíjí.
